板式液壓球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【板式液壓球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

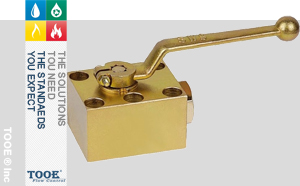

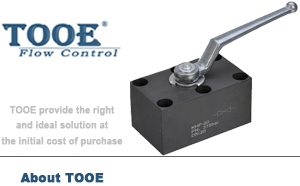

板式液壓球閥產品概述

KHP(PKH)板式液壓球閥主要用于液壓系統管路或集成系統中，控制工作介質的流通和截止。板式液壓球閥主要由閥體、球體、閥桿、手柄和密封裝置組成。閥體采用鋼質鍛件，表面鍍鉻，鍍黃鋅。壓力范圍可達500bar，適用于溫度-30℃~180℃的水、油、氣等介質中。

板式液壓球閥型號說明

KHP(PKH)	—	10	—	1	1	1	2	—	01	—	1
1		2		3	4	5	6		7		8

1. 系列代號：KHP(PKH)系列板式球閥
2. 公稱通徑：06、10、16、20、25、32、40、50；
3. 閥門、堵塞材料：1-45#、2-304不銹鋼、3-316不銹鋼；
4. 閥芯、閥鎖材料：1-45#、2-304不銹鋼、3-316不銹鋼；
5. 球封材料：1-POM(聚甲醛)、2-PTFE(聚四氟乙烯)；
6. 其他密封件材料：1-NBR(丁晴橡膠)、2-FPM/FKM(氟橡膠)；
7. 手柄形式：01-C型鋅合金曲手柄 、02-B型鋅合金曲手柄、03-B型鑄鋼曲手柄、09-不帶手柄；
8. 表面處理：1-空白、2-磷化、3-電鍍黃鋅；
備注信息：表中型號對應產品的材料為碳鋼，材料1111為常規使用組合，PTFE材料使用時最高工作壓力不超過100bar。

板式液壓球閥外形尺寸

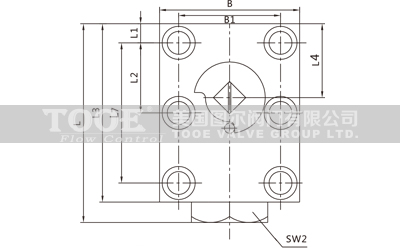

簡略型號	PN	DN	LW	L	L1	L2	L3	L4	L5	L6	L7	B	B1
KHP-06	500	06	06	64	8.5	17.5	59	25	8.5	35	35	40	27
KHP-10	500	10	9.5	77	7.5	27.5	70	29	10	44	55	55	40
KHP-16	400	16	16	110	8.5	41.5	100	43	17	58	83	60	45
KHP-20	400	20	20	126	10	48.5	117	54	20	69	97	70	51
KHP-25	350	25	23.5	145	10	57.5	135	64.5	24	81	115	80	60
KHP-32	350	32	30	177	12	68	165	75.5	29	96	136	100	78
KHP-40	350	40	38	200	30	56	185	80	30	112	112	130	95
KHP-50	350	50	48	245	38	68	220	106	38	136	136	149	112

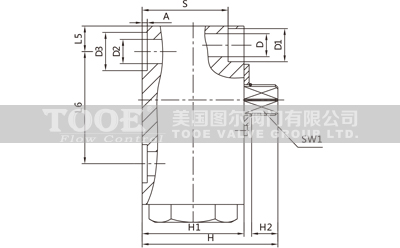

簡略型號	SW1	SW2	H	H1	H2	D	D1	D2	D3	A	S
KHP-06	06	22	37.5	30	7	6.6	10.5	6	11.7	1.6	23.5
KHP-10	09	30	54.3	40	10.5	9	13	9.5	15	2	31
KHP-16	09	41	66.3	52	10.5	9	13	16	25	2	43
KHP-20	12	41	76.3	60	10.3	10.5	16.5	20	30	2.5	50
KHP-25	12	46	81	65	10.8	10.5	17	23.5	35	2.5	55
KHP-32	14	55	96.5	80	10.8	13	19	30	40	2.5	67
KHP-40	14	65	117.5	93	12.8	17	25	38	48	3	77
KHP-50	14		129	110	12	22	33	48	55.4	2.9	88.5
