先導活塞式蒸汽減壓閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【先導活塞式蒸汽減壓閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

先導活塞式蒸汽減壓閥概述

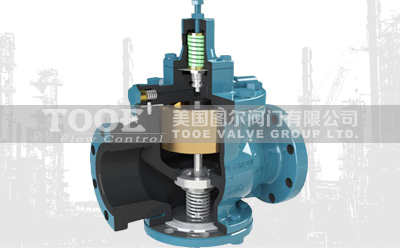

Y43H先導活塞式蒸汽減壓閥由主閥和導閥兩部分組成；主閥由閥座、主閥盤、活塞、彈簧等零件組成，導閥由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節閥門彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。Y43H先導活塞式蒸汽減壓閥主要用于蒸汽管路，起減壓穩壓作用。

先導活塞式蒸汽減壓閥參數

先導活塞式蒸汽減壓閥原理

活塞式蒸汽減壓閥適用于蒸汽介質管路上，通過調節將使進口壓力降低至某一需要的出口壓力，當進口壓力與流量有變化時，靠介質本身能量可自動保持出口壓力在一定范圍內，但進口壓力和出口壓力之差必須≥0.2Mpa/cm2。

減壓閥出廠時，調節彈簧處于未壓縮狀態，此時主閥瓣和付閥瓣處于關閉狀態，使用時按順時針方向轉動調節螺釘，壓縮調節彈簧，使膜片下移頂開付閥瓣，介質由a孔通過付閥座到b孔進入活塞上方，活塞在介質壓力的作用下，向下移動推動主閥瓣離開主閥座，使介質流向閥后，同時由c孔進入膜片下方，當閥后壓力超過調定壓力時，推動膜片上移壓縮調節彈簧。付閥瓣隨之向關閉方向移動，使流入活塞上方的介質減小，壓力也隨之下降，此時主閥瓣在主閥瓣彈簧力的推動下上移，使主閥瓣與主閥座的間隙減小，介質流量隨之減少，使閥后壓力隨之下降到新的平衡，反之當閥后壓力低于調定壓力時，主閥瓣和主閥座間隙增大，介質流量隨之增大，使閥后壓力隨之增高達到新的平衡。

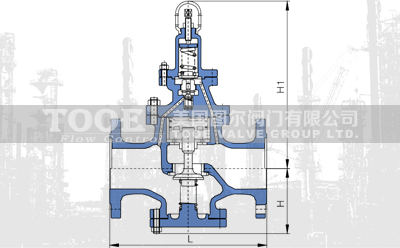

先導活塞式蒸汽減壓閥尺寸

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口先導活塞式蒸汽減壓閥"產品。
