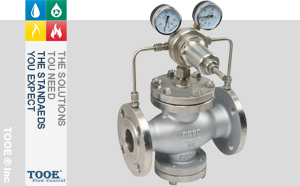

先導活塞式氣體減壓閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【先導活塞式氣體減壓閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

先導活塞式氣體減壓閥概述

YK43F,X氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成；主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成，導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。閥門通過啟閉件的節流，將進口壓力降至某一需要的出口壓力，并借助介質本身的能量，使閥后壓力自動滿足預訂要求，適應工況的要求。本閥進口壓力與出口壓力之差必須≥0.2MPa。

先導活塞式氣體減壓閥參數

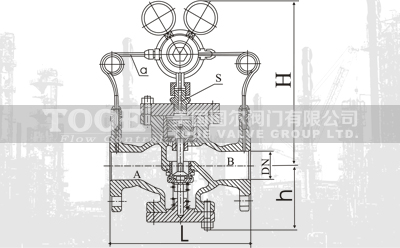

結構說明：本閥由主閥和導閥兩部分組成，主閥體下部有下蓋、主閥彈簧、主閥瓣，主閥瓣由主閥彈簧支撐，使主閥處十密封狀態。主閥體上部有活寒。布缸套等∶當活塞受介后壓力后。靠缸套導向推動主閥瓣，使閥門開啟;導閥體內有導閥彈簧、導閥瓣，膜片等，導閥彈簧支撐導閥瓣，使導閥處于密封狀態;導閥上蓋內有調節彈簧、調節螺栓，便于調節所需的工作壓力。

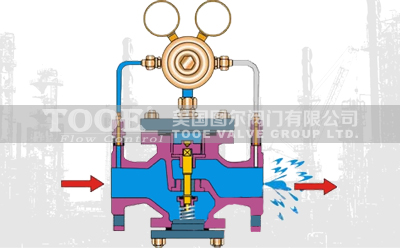

作用原理：本閥出廠時，主閥與導閥是關閉的，使用時，順時針方向旋轉調節螺栓、頂開導閥瓣，介質由"a"道通入導閥腔進入"S"道，靠介質壓力推動活塞，使主閥瓣開啟，介質流向閥后，同時由"B"道進入膜片下腔。當閥后壓力超過調定壓力時，推動膜片壓縮調節彈簧，導閥漸漸關閉，流入活塞上部介質減少，活塞上升使主閥瓣在主閥彈簧的作用下也漸漸關閉、A腔流向B腔介質較少，閥后壓力下降，閥后壓力的微小變化，影響膜片和調節彈簧的平衡使膜片上下移動，推動導閥和活塞工作、使主閥上下移動控制介質流量，所以閥后壓力保持穩定。

先導活塞式氣體減壓閥流量系數

先導活塞式氣體減壓閥尺寸

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口先導活塞式氣體減壓閥"產品。
