電動高真空球閥概述

GUD系列電動高真空(壓力)球閥是以電動裝置驅動閥桿與球芯來執行啟閉動作，達到接通或切斷真空(壓力)系統管路中的介質流。它具有高流導，連接形式多樣等特點，是真空和壓力能同時兼用的一種閥門。應用于真空、乳制品、酒業、生物工程、食品、制藥、化妝品及化工領域。

電動高真空球閥參數

公稱通徑：DN10-DN100		適用溫度：-30℃~150℃
連接方式：法蘭、活套、快裝、焊接		適用介質：純凈空氣，非腐蝕性氣體
閥體材質：不銹鋼		閥門漏率：≤1.3×10(負四次方)Pa.L/S
密封件：PTFE、NBR、PPL		動作時間：10s、20s、30s
活套法蘭壓力范圍：0.6×10^6~1.3×10^-4Pa		焊接法蘭壓力范圍：1.6×10^6~1.3×10^-4Pa
快卸法蘭壓力范圍：1.0×10^6~1.3×10^-4Pa		絲扣螺紋壓力范圍：1.6×10^6~1.3×10^-4Pa
電源電壓：AC220V/50HZ、AC110V、DC24V		防護等級：IP65；IP67可定制IP68

電動高真空球閥尺寸

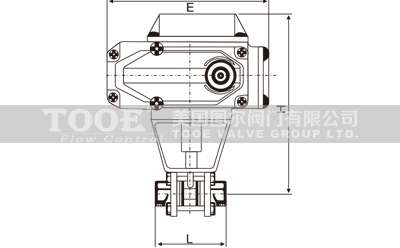

	螺紋絲扣連接的外形及連接尺寸
	DN	L	H	E
	10	68	153	157
	16	72	172	157
	20	82	178	157
	25	90	187	157
	32	112	206	157
	40	120	212	157
	50	145	265	157
	63	185	305	207
	80	210	330	207
	100	268	350	207

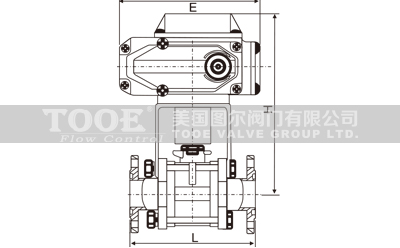

	活套法蘭連接的外形及連接尺寸
	DN	L	H	E
	10	84	153	157
	16	84	172	157
	25	114	187	157
	32	140	206	157
	40	160	212	157
	50	170	265	157
	63	195	305	207
	80	203	330	207
	100	280	350	207

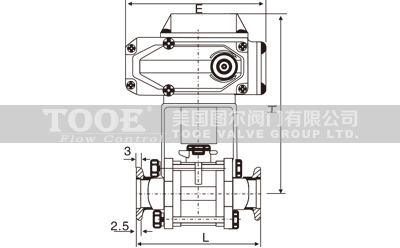

	快卸法蘭連接的外形及連接尺寸
	DN	L	H	E
	10	84	153	157
	16	84	172	157
	25	114	187	157
	32	140	206	157
	40	160	212	157
	50	170	265	157
	63	-	-	-
