| 產品信息 | |
| 產品型號：GUQ | 產品壓力：6×10(5)～6.7×10(-5)Pa |
| 產品口徑：DN10-DN100 | 產品材質：不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |

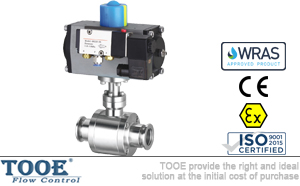

氣動高真空球閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【氣動負壓高真空球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
氣動高真空球閥概述
GUQ系列氣動高真空(壓力)球閥是以氣缸驅動閥桿與球芯來執行啟閉動作，達到接通或切斷真空(壓力)系統管路中的介質流。它具有高流導，連接形式多樣等特點，是真空和壓力能同時兼用的一種閥門。應用于真空、乳制品、酒業、生物工程、食品、制藥、化妝品及化工領域。
 |
 |
 |
氣動高真空球閥參數
| 公稱通徑：DN10-DN100 | 適用溫度：-30℃~150℃ | |
| 連接方式：法蘭、活套、快裝、焊接 | 適用介質：純凈空氣，非腐蝕性氣體 | |
| 閥體材質：不銹鋼 | 閥門漏率：≤1.3×10(負四次方)Pa.L/S | |
| 密封件：PTFE、NBR、PPL | 動作時間：10s、20s、30s | |
| 活套法蘭壓力范圍：0.6×10^6~1.3×10^-4Pa | 焊接法蘭壓力范圍：1.6×10^6~1.3×10^-4Pa | |
| 快卸法蘭壓力范圍：1.0×10^6~1.3×10^-4Pa | 絲扣螺紋壓力范圍：1.6×10^6~1.3×10^-4Pa | |
| 氣源壓力：0.4bar-0.6bar | 作用方式：雙作用、單作用(彈簧復位) |
氣動高真空球閥尺寸
 |
螺紋絲扣連接的外形及連接尺寸
|
|||
|
DN
|
L
|
H
|
E
|
|
|
10
|
68
|
153
|
104
|
|
|
16
|
72
|
155
|
104
|
|
|
20
|
82
|
160
|
104
|
|
|
25
|
90
|
163
|
140
|
|
|
32
|
112
|
180
|
140
|
|
|
40
|
120
|
186
|
140
|
|
|
50
|
145
|
233
|
164
|
|
|
63
|
185
|
272
|
164
|
|
|
80
|
210
|
351
|
190
|
|
|
100
|
268
|
370
|
190
|
|
 |
活套法蘭連接的外形及連接尺寸
|
|||
|
DN
|
L
|
H
|
E
|
|
|
10
|
84
|
153
|
105
|
|
|
16
|
84
|
155
|
130
|
|
|
25
|
114
|
163
|
165
|
|
|
32
|
140
|
180
|
165
|
|
|
40
|
160
|
186
|
190
|
|
|
50
|
170
|
233
|
190
|
|
|
63
|
195
|
272
|
250
|
|
|
80
|
203
|
351
|
280
|
|
|
100
|
280
|
370
|
207
|
|
 |
快卸法蘭連接的外形及連接尺寸
|
|||
|
DN
|
L
|
H
|
E
|
|
|
10
|
84
|
153
|
104
|
|
|
16
|
84
|
155
|
104
|
|
|
25
|
114
|
163
|
140
|
|
|
32
|
140
|
180
|
140
|
|
|
40
|
160
|
186
|
140
|
|
|
50
|
170
|
233
|
164
|
|
|
63
|
-
|
-
|
-
|
|
