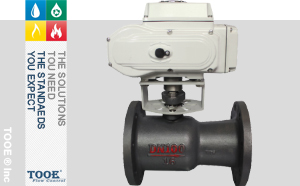

電動高溫球閥

更新時間：2025-12-01 10:29:22 當前位置: 閥門 > 球閥 > 電動球閥

產品信息
產品型號：QJ941M;AG-2-3-1-PL	產品壓力：1.6Mpa-4.0Mpa
產品口徑：DN15-DN200	產品材質：鑄鐵碳鋼不銹鋼

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 下一個產品 ] [ 上一個產品 ]

電動高溫球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【電動高溫球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

電動高溫球閥概述

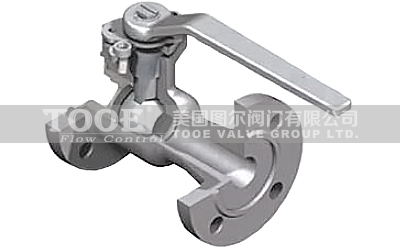

電動高溫球閥閥體設計采用一體式結構，比二片式球閥中部減少泄漏點。閥桿采用倒裝雙密封，避免泄漏。閥桿處密封填料、調整墊，均采用回彈性強、耐溫、耐磨，耐壓、耐腐蝕、自潤滑性能良好、無毒型高新復合材料。電動導熱油高溫球閥可替代閘閥、排污閥、柱塞閥、截止閥使用，便于原管道閥門的更換安裝。

高分子復合材料的密封圈材料，具有耐高溫，耐高壓，耐磨之性能；閥體內通道平整光滑，暢通無阻地輸送粘性流體，漿液以及固體顆粒等介質；適用工作溫度350度左右，是導熱油專用閥門，廣泛應用于石油，化工，制藥電力，食品等行業。

電動高溫球閥參數

閥體參數		執行器參數
公稱通徑：DN15-DN200(1/2"-8")		執行器形式：精小型、QT電子式、防爆型
公稱壓力：1.6Mpa-4.0Mpa		作用方式：正作用、反作用
適用介質：水、導熱油、蒸汽、氣體		環境溫度：-25℃~55℃
適用溫度：-20~350℃		環境濕度：10~90%RH
閥體材質：WCB / CF8 / CF8M		電源電壓：110VAC；220VAC；380VAC；50/60Hz
閥座材質：PTFE/PPL/PEK/硬密封		輸入信號：4-20mADC或1~5VDC
球體材質：CF8 / CF8M		輸出信號：4-20mADC
閥桿材質：SUS304 / SUS316		行程：90°~120°/±10°
填料材質：聚四氟乙烯PTFE		動作時間：7s-120s
設計制造：GB/T 12237；ASME B16.34；API608		絕緣電阻：100MΩ(500VDC)
法蘭標準：GB/T 9113；ASME B16.10		防護等級：IP65；IP67；IP68
結構長度：GB/T 12221；ASME B16.10；API 6D		防爆等級：Exd II BT4；Exd II CT6
防火標準：API 6FA；API 607；JB/T 6899		電機保護：過熱保護器(自動恢復型)
檢驗試驗：GB/T 19672；API 598		手動控制：可拆卸扳手/手輪
結構形式：防泄漏一體式		扭矩范圍：7N.m-2000N.m

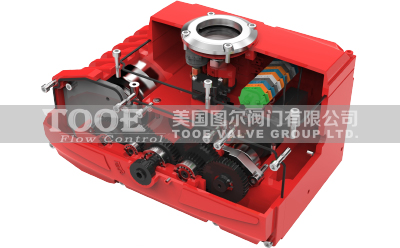

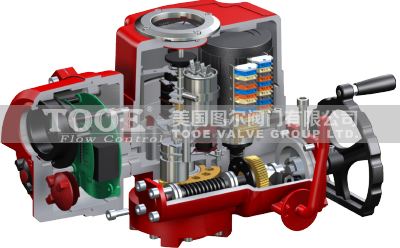

電動高溫球閥特點

1.殼體-殼蓋由硬質鋁合金制成，具有陽極氧化處理和聚酯粉末涂層。高耐腐蝕，防水等級為IP67、IP68和防爆型是可選的。
2.電機—全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，F(xiàn)級絕緣等級。內部熱保護開關避免損壞電機。
3.手動手輪—手輪設計安全可靠省力。當執行器未通電時，將離合器拉到正確的位置后，可以用手輪操作。一旦通電，離合器將自動返回。
4.位置指示器—安裝在中心軸上，用于觀察閥門的位置。為了避免沉積和觀察方便，它是由凸透鏡設計的。
5.加熱器和恒溫器—用于控制執行器內的溫度，以避免內部潮濕。
6.限位開關—兩機械和電子雙限位。機械限位螺絲可調。電子限位開關是由凸輪控制的SPDT。限位開關的位置可以通過調整精確方便地設定。
7.扭矩開關—提供過載保護(TEOHQ005/008/010除外)，并且當閥門堵塞時，通過自動切斷電源來避免閥門和執行器的損壞。
8.自鎖—精密蝸輪蝸桿傳動大扭矩，噪音低(最高50dB)。自鎖功能可防止反轉，確保穩定型和可靠性。潤滑油在出廠前已經添加。
9.防脫螺栓—拆下蓋子時，螺栓將附著在蓋板上。所有外部螺栓均采用不銹鋼制成。
10.安裝—電動執行器底部的安裝尺寸符合國際標準ISO5211和DIN3337。執行器可以垂直或水平安裝。
11.線路—電路控制電路符合單相或三相電源標準，布局合理緊湊。端子有效滿足各種附加功能要求。
12.智能模塊—采用高度集成，低功耗的MCU和模擬電路控制板。全金屬外部安裝，電機熱源和控制板有效分離，提高了執行器的抗干擾和耐熱性。
13.閥位數字顯示—執行器打開和關閉期間，液晶顯示屏上顯示閥門位置的變化(智能調節型)。
14.相序自動化調整—智能執行器自動連接到三相電源相序。

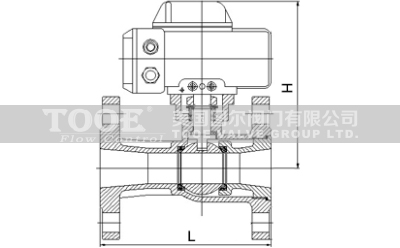

電動高溫球閥尺寸

DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	150	160	180	200	230	290	310	350	400	480	600
H	256	260	266	270	312	325	336	365	400	420	440	470
