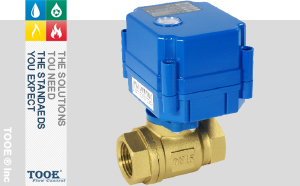

微型電動球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【微型電動球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

微型電動球閥概述

微型電動球閥適用于IC卡水表、熱計量表、空調自動加濕、暖通空調、地暖，水處理系統、自動排水設備、高效節水器具、清洗設備，醫療設備、消防設備、自動灌溉、太陽能供水設備，工業自控小型設備、環保等領域，替換電磁閥門不能穩定工作的場合。

微型電動球閥參數

閥體參數		執行器參數
公稱通徑：DN10 / DN15 / DN20 / DN25		開關時間：≤5S
公稱壓力：1.0Mpa / 1.6Mpa		執行器扭矩：2 N.M
適用介質：水 / 油品 / 氣體		手動方式：帶（可選不帶手動）
介質溫度：0℃~95℃		開關指示：帶（可選不帶指示）
環境溫度：-15℃~50℃		靜態電流：≤500MA
閥體材質：黃銅 / 304 / 316 / 316L		防護等級：IP67
球體材質：304 / 316		額定電壓：DC5V、DC12、DC24
墊座：PTFE四氟乙烯		DC/AC9-24V、AC/DC9-35V
密封件：EPDM、FKM		線路控制：CR2 01，CR2 02，CR3 01
視窗：透明PC		CR3 02，CR3 03 ，CR3 04
手輪：POM		CR501,CR7 01,CR7 02,CR7 03
執行器：PC工程塑料		線長：0.5m / 1.5m（可選）

微型電動球閥特點

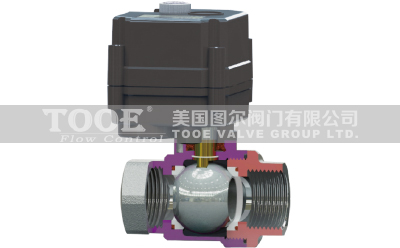

設計特點：采用銅加不銹鋼齒輪設計，精度高輸出力矩大；外型小巧，結構緊湊，安裝簡易，適用于小型設備；運行電流低，可以使用電池供電；密封性能良好，防護等級IP67；配有手動裝置，操作安全簡易；壽命長達7萬次到10萬次(2013年于寧波江東西格瑪產品檢測服務所試驗室測試)。

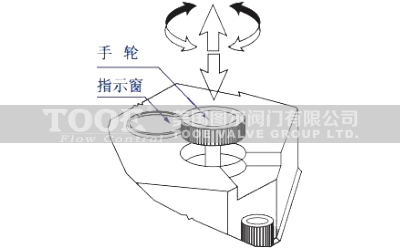

手動使用說明：手動功能必須斷電使用；將手動按鈕提起，再緩慢旋轉手輪至所需閥位；示窗中指針上的紅線與管道平行為開，與管道垂直為關；使用手動功能完畢須將手動按鈕復位，以便電動功能正常使用。

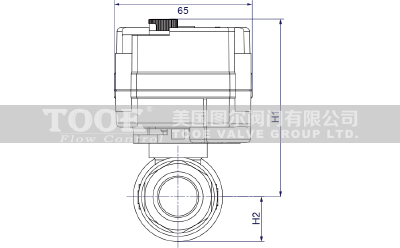

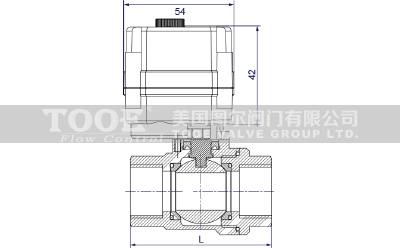

微型電動球閥尺寸

DN	3/8"	1/2"	3/4"	1"
材質	黃銅
L	49	56	66	71
H1	68.5	71	74	76
H2	12	18	19	22

DN	3/8"	1/2"	3/4"	1"
材質	不銹鋼
L	51	63	72	81
H1	70	70	74	82
H2	14	17	20	24

微型電動球閥線路控制

CR2-01（2 線控制）		CR2-02 (2 線控制-斷電復位）
紅線接通正極,黑線接通負極,閥門關閉,到位后執行器內部自動斷電。黑線接通正極,紅線接通負極,閥門打開,到位后執行器內部自動斷電。電壓選配：DC5V/DC12V/DC24V 不得超過電壓工作		紅線、黑線接電源。當開關閉合,閥門打開,到位后執行器內部自動斷電。當開關斷開,閥門關閉,到位后執行器內部自動斷電。電壓選配：AC/DC9-35V 不得超過電壓工作
CR3-01（3 線控制）		CR3-02（3 線控制）
紅線、綠線接正極,黑線接負極。開關與紅線接通,閥門打開,到位后執行器內部自動斷電。開關與綠色接通,閥門關閉,到位后執行器內部自動斷電。電壓選配：DC5V，DC12V，DC24V，AC/DC9-35V 不得超過電壓工作		紅線接正極,綠線與黑線接負極。當綠線開關閉合,閥門打開,到位后執行器內部自動斷電。當綠線開關斷開,閥門關閉,到位后執行器內部自動斷電。電壓選配有三種：DC7V-35V 不得超過電壓工作
CR3-03（3 線控制）		CR3-04（3 線控制）
紅線、綠線接正極,黑線接負極。當綠線開關閉合,閥門打開,到位后執行器內部自動斷電。當綠線開關斷開,閥門閉合,到位后執行器內部自動斷電。電壓選配：DC12V，DC24V,AC/DC9-35V 不得超過電壓工作		紅線、綠線接正極,黑線接負極。開關與紅線接通,閥門關閉,到位后執行器內部自動斷電。開關與綠色接通,閥門打開,到位后執行器內部自動斷電。電壓選配：DC5V，DC12V，DC24V 不得超過電壓工作嚴禁通電連接電源線
CR5-01（5線控制，帶反饋信號）		CR7-01（7線控制）
紅線接通正極,黑線接通負極,閥門全關并保持。黑線接通正極,紅線接通負極,閥門全開并保持。綠線和白線接閥門全開信號線。黃線和白線接閥門全關信號線。電壓選配：DC5V/DC12V/DC24V 不得超過電壓工作反饋帶載能力:最大電壓DC36V,AC220V;最大電流0.4A		紅線接正極,綠線與黑線接負極。當綠線開關閉合,閥門打開,到位后執行器內部自動斷電。當綠線開關斷開,閥門關閉,到位后執行器內部自動斷電。藍線和灰線接閥門全開信號線。黃線和白線接閥門全關信號線。電壓選配DC7--35V，DC5V，DC12V，DC24V；不得超過電壓工作反饋帶載能力:最大電壓DC36V,AC220V;最大電流0.4A
CR7-02（7線控制）		CR7-03（7線控制）
紅線、綠線接正極,黑線接負極。開關與紅線接通,閥門打開,閥門全開到位后執行器內部自動斷電。開關與綠色接通,閥門關閉,閥門全關到位后執行器內部自動斷電。藍線和灰線接閥門全開信號線。黃線和白線接閥門全關信號線。電壓選配：DC5V，DC12V，DC24V，AC/DC9-35V 不得超過電壓工作反饋帶載能力:最大電壓DC36V,AC220V;最大電流0.4A		紅線、綠線接正極,與黑線接負極。當綠線開關閉合,閥門打開,到位后執行器內部自動斷電。當綠線開關斷開,閥門閉合,到位后執行器內部自動斷電。藍線和灰線接閥門全開信號線。黃線和白線接閥門全關信號線。電壓選配：電壓選配：DC12V，DC24V，AC/DC9-35V。不得超過電壓工作
