| 產品信息 | |
| 產品型號：D671X;CG-3-4-1-X | 產品壓力：1.0Mpa-1.6Mpa |
| 產品口徑：DN50-DN1200 | 產品材質：鑄鋼 不銹鋼 球墨鑄鐵 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |

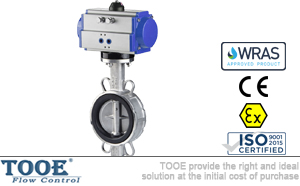

軟密封氣動對夾蝶閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【軟密封氣動對夾蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
氣動對夾蝶閥概述

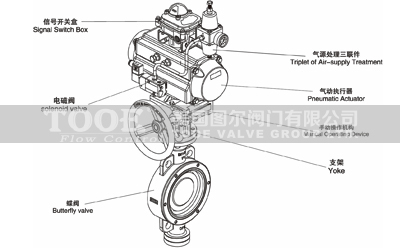

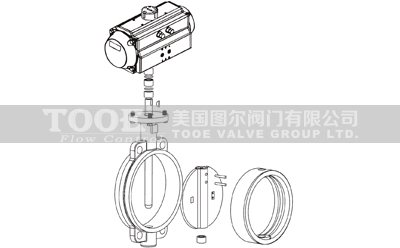

氣動對夾蝶閥是靠氣源來驅動的一種閥門，閥體采用中線型設計，閥座采用浮動式結構。主要由蝶閥、氣動執行器、電磁閥、氣源處理三聯件(空氣過濾器F/減壓閥R/油霧器L)、信號開關、定位器等組成。可廣泛應用于給排水、暖通及消防系統等流體管線上作為調節或截流裝置使用。蝶閥的啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。優點有結構簡單、體積小、重量輕、開關迅速。
 |
 |
 |
氣動對夾蝶閥參數
| 公稱通徑：DN50-DN1200 | 公稱壓力：1.0Mpa-1.6Mpa | |
| 適用溫度：-20℃~120℃ | 適用介質：水、氣、油 | |
| 閥體材質：鑄鐵/鑄鋼/不銹鋼/球墨鑄鐵/鋁合金/鋁青銅 | 設計制造：GB/T 12238-2008；ISO 10631-1991；API598 | |
| 閥板材質：球墨鑄鐵/304不銹鋼/316不銹鋼/鋁青銅 | 結構長度：GB/T 12221-2005；ISO 5752-1988 | |
| 閥桿材質：304不銹鋼/316不銹鋼/416不銹鋼 | 閥門檢驗：GB/T 13927-2008；ISO 5208-1987 | |
| 閥座材質：丁腈橡膠NBR/三元乙丙EPDM/氟橡膠FPM | 表面處理：環氧樹脂涂層 |
AT氣動執行器：采用齒輪齒條式結構傳動，性能更安全可靠。AW氣動執行器(大口徑閥門)：采用拔叉式結構傳動，結構合理，輸出扭矩大。
| 供氣壓力：雙作用3-8bar；單作用4-8bar |
 |
| 工作介質：清潔干燥的空氣 | |
| 控制方式：開關型、調節型 | |
| 作用方式：雙作用(開關都需要給氣源)；單作用(彈簧自動復位) | |
| 根據不同控制和要求可選擇下列附件： | |
| -手動機構 | |
| -切斷型附件：單電控電磁閥、雙電控制電磁閥、限位開關回訊器 | |
| -調節型附件：電氣定位器、氣動定位器、電氣轉換器 | |
| -氣源處理附件：空氣過濾減壓閥、氣動處理三聯件 |

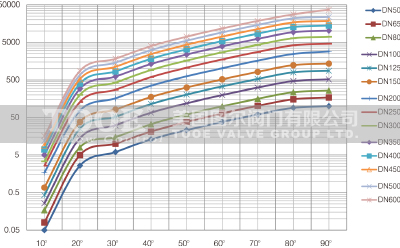

氣動對夾蝶閥流量系數
 |
 |
|
規格DN
|
閥門開啟角度流量Cv值（1Cv=1.167Kv）
|
90°開啟
時的Cv值 |
||||||||
|
mm
|
inch
|
10°
|
20°
|
30°
|
40°
|
50°
|
60°
|
70°
|
80°
|
|
|
40
|
1.5"
|
0.06
|
3
|
7
|
14
|
25
|
36
|
51
|
70
|
76
|
|
50
|
2"
|
0.1
|
5
|
12
|
24
|
45
|
64
|
90
|
125
|
135
|
|
65
|
2.5"
|
0.2
|
8
|
20
|
37
|
65
|
98
|
144
|
204
|
220
|
|
80
|
3"
|
0.3
|
12
|
22
|
39
|
70
|
116
|
183
|
275
|
302
|
|
100
|
4"
|
0.5
|
17
|
36
|
78
|
139
|
230
|
364
|
546
|
600
|
|
125
|
5"
|
0.8
|
29
|
61
|
133
|
237
|
392
|
620
|
930
|
1022
|
|
150
|
6"
|
2
|
45
|
95
|
205
|
366
|
605
|
958
|
1437
|
1579
|
|
200
|
8"
|
3
|
89
|
188
|
408
|
727
|
1202
|
1903
|
2854
|
3136
|
|
250
|
10"
|
4
|
151
|
320
|
694
|
1237
|
2047
|
3240
|
4859
|
5340
|
|
300
|
12"
|
5
|
234
|
495
|
1072
|
1911
|
3162
|
5005
|
7507
|
8250
|
|
350
|
14"
|
6
|
339
|
715
|
1549
|
2761
|
4568
|
7230
|
10844
|
11917
|
|
400
|
16"
|
8
|
464
|
983
|
2130
|
3797
|
6282
|
9942
|
14913
|
16388
|
|
450
|
18"
|
11
|
615
|
1302
|
2822
|
5028
|
8320
|
13168
|
19752
|
21705
|
|
500
|
20"
|
14
|
791
|
1674
|
3628
|
6465
|
10698
|
16931
|
25396
|
27908
|
|
600
|
24"
|
22
|
1222
|
2587
|
5605
|
9989
|
14949
|
2769
|
34898
|
43116
|
|
700
|
28"
|
36
|
1813
|
3639
|
6636
|
10000
|
16528
|
26157
|
39236
|
49500
|
|
800
|
32"
|
45
|
2387
|
4791
|
8736
|
13788
|
20613
|
31395
|
48117
|
68250
|
|
900
|
36"
|
60
|
3021
|
6063
|
11055
|
17449
|
26086
|
39731
|
60895
|
86375
|
|
1000
|
40"
|
84
|
4183
|
8395
|
15307
|
24159
|
36166
|
55084
|
84425
|
119750
|
|
1200
|
48"
|
106
|
5370
|
10741
|
19641
|
30690
|
46065
|
70587
|
107568
|
153450
|

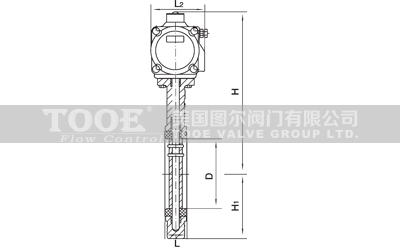

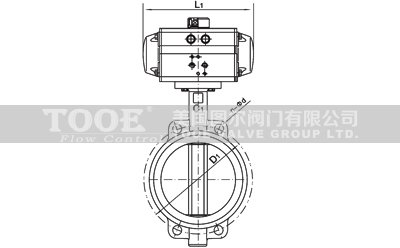

氣動對夾蝶閥尺寸
 |
 |
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
42
|
44.7
|
45.2
|
52.1
|
54.4
|
55.8
|
60.6
|
65.6
|
76.5
|
|
L1
|
141/159
|
159/211
|
159/248
|
211/269
|
248/269
|
269/345
|
345/409
|
409/438
|
438/550
|
|
L2
|
71/83
|
83/95
|
83/107
|
95/123
|
107/123
|
123/152
|
152/172
|
172/187
|
187/215
|
|
H
|
269/281
|
283/303
|
289/309
|
320/338
|
351/366
|
380/405
|
435/477
|
509/552
|
597/622
|
|
H1
|
68
|
75
|
93
|
104
|
118
|
133
|
165
|
197
|
224
|
氣動對夾蝶閥材質適用介質選用表
|
|
材質
|
適用溫度
|
介質類型及適用程度
|
特點
|
||||||||||||
|
|
|
|
淡水
|
海水
|
鹽類
|
強堿
|
弱堿
|
強酸
|
弱酸
|
燃氣
|
醇類
|
空氣
|
蒸汽
|
油類
|
食品
|
|
|
閥座
|
丁腈橡膠
|
-40~70℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐油
|
|
三元乙丙
|
-45~135℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐老化
|
|
|
天然橡膠
|
-20~85℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
高彈性
|
|
|
氯丁橡膠
|
-7~93℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐光/耐老化
|
|
|
硅橡膠
|
-40~200℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐高溫
|
|
|
氟橡膠
|
-23~180℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐高溫/耐腐蝕
|
|
|
聚四氟乙烯
|
-23~150℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐強腐蝕/耐熱
|
|
|
|
材質
|
適用溫度
|
介質類型及適用程度
|
特點
|
||||||||||||
|
|
|
|
淡水
|
海水
|
鹽類
|
強堿
|
弱堿
|
強酸
|
弱酸
|
燃氣
|
醇類
|
空氣
|
蒸汽
|
油類
|
食品
|
|
|
蝶板
|
電鍍球鐵
|
-30~350℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐熱
|
|
球鐵尼龍覆層
|
-30~100℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
抗蝕/耐磨/減摩
|
|
|
球鐵EPDM覆層
|
-30~130℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐腐蝕/耐熱
|
|
|
球鐵PTFE覆層
|
-30~180℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐腐蝕/耐磨
|
|
|
鋁青銅
|
-273~232℃
|
|
☆
|
|
|
|
|
|
|
|
|
|
|
|
耐腐蝕/耐熱
|
|
|
不銹鋼
|
-268~316℃
|
|
☆
|
|
|
|
|
|
|
|
|
|
|
|
耐腐蝕/耐高溫
|
|
|
電鍍碳鋼
|
-29~426℃
|
|
|
|
|
|
|
|
|
|
|
|
|
|
耐熱
|
|
| 說明： | 非常適用 | 適用 | 有限適用 | 不適用 | ☆流速大于1.5m/s不適用 |
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口氣動對夾蝶閥"產品。
