| 產品信息 | |
| 產品型號：G81X;G61X | 產品壓力：PN1.0Mpa-1.6Mpa |
| 產品口徑：DN10-DN65 | 產品材質：不銹鋼304/316/316L |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【手動衛生級隔膜閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

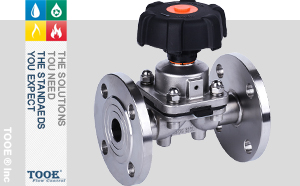

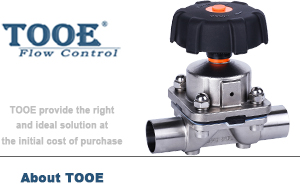

手動衛生級隔膜閥概述

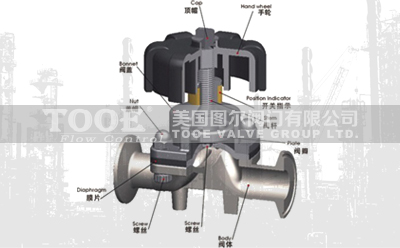

隔膜閥是在閥體和閥蓋內裝有一撓性隔膜或組合隔膜，其關閉件是與隔膜相連接的一種壓縮裝置。衛生級隔膜閥開啟和關閉是由閥桿的上下運動來實現，當閥桿處于上位時，球形膜片向上彎曲閥門形成導通狀態，當閥桿由上往下運動時帶動閥芯使膜片彎曲，被迫膜片緊帖閥座區或，關閉了管道流體通向路徑。隔膜將流體和驅動部完全隔離，密封性優良的結構。因為其結構上沒有普通閥門最有可能泄漏的壓蓋填料部，所以在密封性的維持和防止雜菌污染方面性能優良。無菌隔膜閥符合各式國際標準設計，滿足各種配置需求。閥體表面高潔凈平滑、無死角流道設計、自排凈安裝角度，易于拆卸、維護和清潔。廣泛應用于衛生級的釀酒，乳制品，飲料等食品工業中以及無菌工況的制藥領域。
 |
 |
 |
手動衛生級隔膜閥參數
| 公稱通徑：DN8-DN150 | 閥體材質：不銹鋼304/316/316L | |
| 公稱壓力：PN1.0Mpa；1.6Mpa | 隔膜材質：EPDM；EPDM+PTFE | |
| 適用溫度：-20℃~150℃ | 閥桿材質：不銹鋼304 | |
| 適用介質：水；氣；油 | 接口標準：ISO；DIN；ASME BPE.3A；BS | |
| 表面處理：外Ra≤0.5μm（SF1）；內Ra≤0.375μm（SF4） | 接口方式：快裝；焊接；法蘭；單卡(一端焊接，一端快裝) |

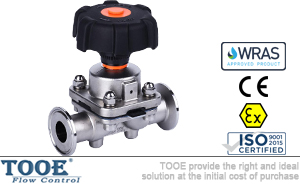

手動衛生級隔膜閥特點
 |
 |
流路構成部件只有主體和隔膜，不會與污染流體的材料、潤滑劑接觸，具有防止污染流體的良好結構。因為是將隔膜壓入到主體的堰口部的閥座密封方式，沒有類似球閥和蝶閥的旋轉滑動部，所以幾乎不會產生顆粒。隔膜有軟性人造橡膠(EPDM)和硬性人造橡膠(TFM)可供選擇。硬性人造橡膠由軟性人造橡膠支撐。2片式設計允許兩片人造橡膠各自獨立地工作，這樣可減少因不同的熱屬性而引起的張緊。

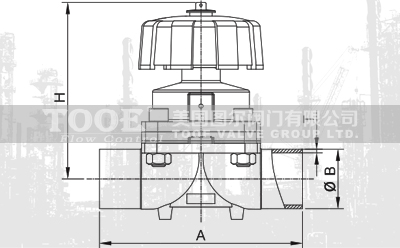

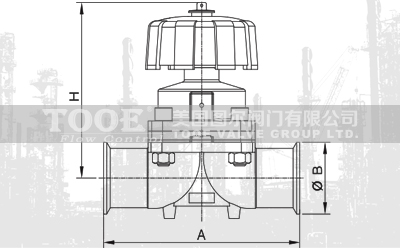

手動衛生級隔膜閥尺寸
 |
 |
|
Size
|
A
|
B
|
H
|
T
|
|
Size
|
A
|
B
|
H
|
|
|
12.7
|
74.0
|
12.7
|
93.5/102.5
|
1.5
|
|
12.7
|
74.0
|
25.4
|
93.5/102.5
|
|
|
19
|
108.0
|
19.1
|
93.5/102.5
|
1.5
|
|
19
|
108.0
|
25.4
|
93.5/102.5
|
|
|
25
|
118.0
|
25.4
|
111.5/122
|
1.5
|
|
25
|
118.0
|
50.5
|
111.5/122
|
|
|
32
|
127.0
|
31.8
|
144.5/160
|
1.5
|
|
32
|
127.0
|
50.5
|
144.5/160
|
|
|
38
|
146.0
|
38.1
|
144.5/160
|
1.5
|
|
38
|
146.0
|
50.5
|
144.5/160
|
|
|
51
|
190.0
|
50.8
|
167/190
|
1.5
|
|
51
|
190.0
|
64.0
|
167/190
|
|
|
63
|
216.0
|
63.5
|
199/228
|
2.0
|
|
63
|
216.0
|
77.5
|
199/228
|
|
 |
 |
|
Size
|
A
|
B
|
H
|
T
|
|
Size
|
A
|
B
|
H
|
|
|
DN10
|
74.0
|
12.0
|
93.5/102.5
|
1.5
|
|
DN10
|
74.0
|
25.0
|
93.5/102.5
|
|
|
DN15
|
108.0
|
18.0
|
93.5/102.5
|
1.5
|
|
DN15
|
108.0
|
34.0
|
93.5/102.5
|
|
|
DN20
|
118.0
|
22.0
|
111.5/122
|
1.5
|
|
DN20
|
118.0
|
50.5
|
111.5/122
|
|
|
DN25
|
127.0
|
28.0
|
111.5/122
|
1.5
|
|
DN25
|
127.0
|
50.5
|
111.5/122
|
|
|
DN32
|
146.0
|
34.0
|
144.5/160
|
1.5
|
|
DN32
|
146.0
|
50.5
|
144.5/160
|
|
|
DN40
|
146.0
|
40.0
|
144.5/160
|
1.5
|
|
DN40
|
146.0
|
50.5
|
144.5/160
|
|
|
DN50
|
190.0
|
52.0
|
167/190
|
1.5
|
|
DN50
|
190.0
|
64.0
|
167/190
|
|
|
DN65
|
216.0
|
70.0
|
199/228
|
2.0
|
|
DN65
|
216.0
|
91.0
|
199/228
|
|
