| 產品信息 | |
| 產品型號：G41F46 | 產品壓力：PN1.0Mpa-1.6Mpa |
| 產品口徑：DN15-DN300 | 產品材質：鑄鐵;鑄鋼WCB;不銹鋼304/316 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
全襯四氟隔膜閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【全襯四氟隔膜閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
全襯四氟隔膜閥概述

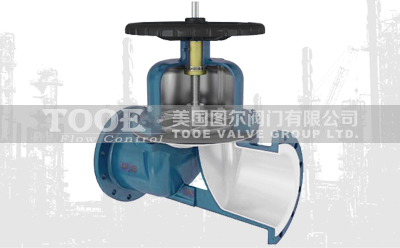

襯氟隔膜閥基本系列為全襯里G41F46、堰式(屋脊式)EG41F46和直流式G45F46型。襯氟隔膜閥是一種特殊形式的、具有截斷功能的閥門，其啟閉件有鋼制閥瓣與軟質材料(橡膠和氟塑料復合)制成的隔膜組成，閥體內壁全襯氟塑料，以達到截斷與接通介質的目的，可適于除"熔融堿金屬、元素氟"外的各種強腐蝕性介質。復合式襯氟隔膜閥將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。
 |
 |
 |
全襯四氟隔膜閥參數
| 公稱通徑：DN15-DN300 | 閥體閥蓋：鑄鐵HT250；鑄鋼WCB；不銹鋼304/316/316L | |
| 公稱壓力：PN 0.6Mpa；1.0Mpa；1.6Mpa | 隔膜材質：橡膠和氟塑料復合 | |
| 適用溫度：-30℃~150℃ | 襯里閥座：PCTFE(F3)；FEP(F46)；PFA；PO(聚烯烴)；PTFE(F4) | |
| 適用介質：鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質 | 閥桿材質：不銹鋼1Cr13 / 1Cr18Ni9Ti / 00Cr18Ni10 | |
| 設計制造：GB12239；BS5156 | 結構長度：JB1668 | |
| 試驗檢驗：GB/T13927；BS5156 | 連接法蘭：GB4216；JB78；BS4504 |
全襯四氟隔膜閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
125
|
135
|
145
|
160
|
180
|
210
|
250
|
300
|
350
|
400
|
460
|
570
|
680
|
790
|
|
H1
|
105
|
115
|
120
|
125
|
135
|
155
|
170
|
200
|
270
|
335
|
370
|
480
|
545
|
585
|
|
H2
|
110
|
125
|
135
|
150
|
175
|
195
|
200
|
255
|
325
|
405
|
450
|
600
|
620
|
680
|
|
KG
|
3.5
|
4
|
4
|
6
|
8
|
11
|
17
|
23
|
31
|
46
|
71
|
113
|
270
|
320
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口全襯四氟隔膜閥"產品。
