美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【螺紋承插焊鍛鋼截止閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
螺紋承插焊鍛鋼截止閥概述
截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動，這種類型的截止閥非常適合作為切斷或節流用。該閥門的閥桿開啟或關閉行程相對較短，而且具有非�？煽康那袛喙δ�，閥座通口的變化與閥瓣的行程成正比例關系，亦非常適合于對流量的調節。
 |
 |
 |
螺紋承插焊鍛鋼截止閥參數
| 公稱通徑：3/8"-2 1/2"(DN10-DN65) | 閥體材質：A105、F304、F316、F316L、F11、LF2 | |
| 公稱壓力：150LB-1500LB | 閥座材質：410、410HF、304、316、316L、F51 | |
| 適用溫度：-196℃~425℃ | 設計標準：API 602；BS5352；ANSI B16.34 | |
| 適用介質：水、蒸汽、油品等 | 連接標準：承插口ANSI B16.11；JB/T 1715 | |
| 連接方式：螺紋、承插焊SW、對焊BW | 連接標準：螺紋口ANSI B1.20.1；JB/T 7306 | |
| 試驗標準：API 598；GB/T 13927；JB/T 9092 | 連接標準：對焊口ANSI B16.25；JB/T 12224 |

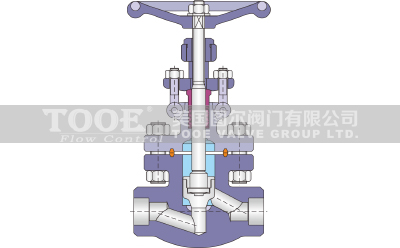

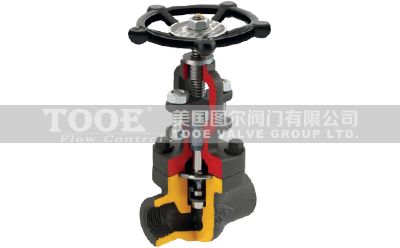

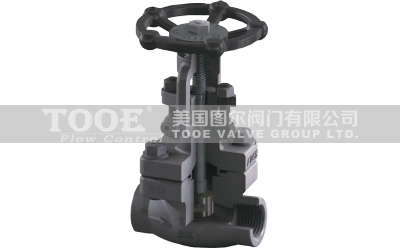

螺紋承插焊鍛鋼截止閥特點
 |
 |
鍛鋼截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封，客戶有特殊要求時也可采用金屬環連接；第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封，客戶有特殊要求時也可采用全焊逶連接；第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
螺紋承插焊鍛鋼截止閥尺寸
 |
 |
|
IN
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1 1/4"
|
1 1/2"
|
2"
|
2 1/2"
|
|
L
|
79
|
92
|
111
|
120
|
120
|
140
|
178
|
180
|
|
H
|
161
|
163
|
196
|
223
|
251
|
290
|
333
|
370
|
|
Q
|
100
|
100
|
125
|
160
|
160
|
180
|
200
|
220
|
|
KG
|
2.3
|
2.39
|
4.24
|
5.7
|
7.05
|
10.9
|
16.8
|
24
|
