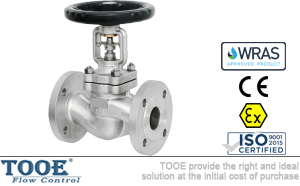

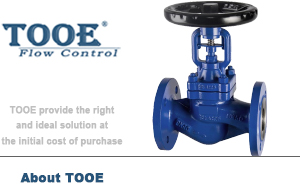

| 產品信息 | |
| 產品型號：WJ41H;WDG-0-3-1-H | 產品壓力：1.6Mpa-4.0Mpa |
| 產品口徑：DN15-DN400 | 產品材質：球墨鑄鐵 / 鑄鋼 / 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【蒸汽波紋管截止閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

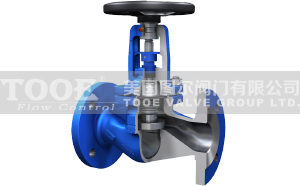

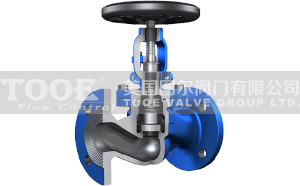

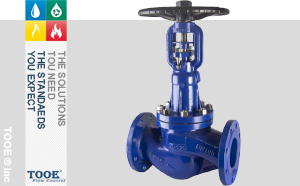

蒸汽波紋管截止閥概述
波紋管截止閥也叫波紋管密封截止閥，通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏的設計。波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端經不銹鋼墊片焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥瓣振動引起閥桿振動。適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。
 |
 |
 |
截止閥的啟閉件是塞形的閥瓣，閥門的密封面上呈平面或錐面，閥瓣沿閥座的中心線作直線運動；截止閥閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得它適合作為介質的切斷或調節及節流使用。
蒸汽波紋管截止閥參數
| 公稱通徑：DN15-DN400(1/2"-16") | 閥體材質：球墨鑄鐵JS1049；鑄鋼GS-C25；不銹鋼CF8/CF8M | |
| 公稱壓力：1.0Mpa-4.0Mpa(150LB-300LB) | 閥座材質：不銹鋼X20Cr13；不銹鋼CF8；不銹鋼CF8M | |
| 適用溫度：-20℃~550℃ | 閥芯材質：不銹鋼X20Cr13；不銹鋼F304/F316(+STL) | |
| 適用介質：蒸汽；導熱油；有毒等介質 | 閥桿材質：不銹鋼X20Cr13；不銹鋼F304；不銹鋼F316 | |
| 設計標準：EN 13709；DIN 3356 | 波紋管材質：不銹鋼SS304；不銹鋼SS316L | |
| 結構長度：DIN 3202；EN558-1；ASME B16.10；GB/T 12221 | 填料材質：石墨環 | |
| 連接法蘭：EN1092-B1；ASME B16.5；GB/T 9113；HG/T 20592 | 試驗標準：DIN 3230；EN12266；API 598；GB/T 13927 |

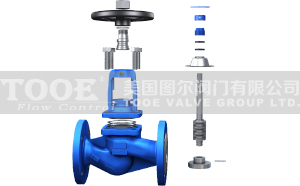

蒸汽波紋管截止閥特點
 |
 |
 |
| 1、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好 | 2、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能 |
| 3、雙層波紋管標準設計，防泄漏 | 4、儲存潤滑油裝置設計 |
| 5、散熱型閥蓋設計，耐高溫 | 6、閥桿升降位置指示，更直觀 |

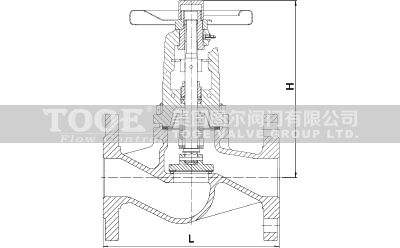

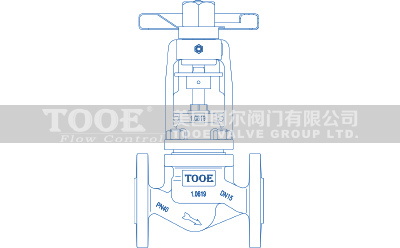

蒸汽波紋管截止閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
980
|
1100
|
|
H
|
192
|
192
|
207
|
207
|
245
|
253
|
295
|
328
|
385
|
427
|
480
|
672
|
775
|
852
|
1005
|
1140
|
|
Kv
|
4.7
|
6.8
|
11.4
|
16.3
|
29
|
43.5
|
74
|
109
|
172
|
277
|
408
|
708
|
1132
|
1528
|
2146
|
2790
|
