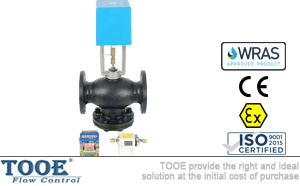

電動壓差旁通閥

更新時間：2025-12-01 10:29:22 當前位置: 閥門 > 空調閥 > 電動調節閥

產品信息
產品型號：P74JA+VB7200	產品壓力：1.0Mpa-2.5Mpa
產品口徑：DN25-DN600	產品材質：鑄鐵碳鋼不銹鋼球墨鑄鐵

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 下一個產品 ] [ 上一個產品 ]

電動壓差旁通閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【電動壓差旁通閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

電動壓差旁通閥概述

電動壓差旁通閥主要是通過壓差控制器來調節供/回水管路中的壓差要求,以保證系統正常循環、設備高效節能運行,保障循環系統設備、管路安全。
電動壓差旁通閥主要作用在于，維持冷凍水/熱水系統能夠在末端負荷較低的情況下，保證冷凍機/熱交換器等設備的正常運轉。例如某辦公樓由于無人使用，使得末端盤管二通閥門大量關閉，造成空調機組供回水壓差變大，影響整個機組運行。安裝圖爾電動壓差旁通閥后，多余水量可通過旁通閥直接流入回水管道，保證供回水壓差穩定。

電動壓差旁通閥技術參數

公稱通徑：DN25-DN600		壓差控制器調節范圍：0.5~4bar(7.14~57psig)
公稱壓力：1.0Mpa-2.5Mpa		運行壓差：0.14bar(2psig)
適用溫度：-10℃~150℃		開關觸點形式：SPDT
適用介質：水、油、蒸汽		變壓器輸入電壓：220VAC
開關觸點容量：50HZ，A.C.220V,6A/24V,4A		變壓器輸出電壓：24VAC 50Hz

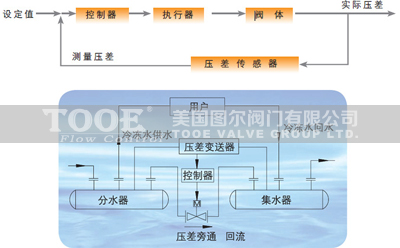

電動壓差旁通閥工作原理

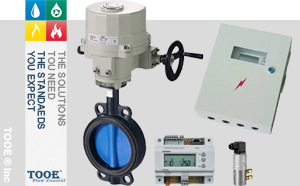

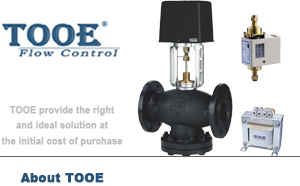

電動壓差旁通閥由VB7200電動兩通調節閥(也可用電動調節蝶閥)配套P74JA壓差控制器、變壓器、控制箱等組成。P74JA壓差控制器組合了兩個具有高靈敏度的壓力元件，元件兩端的壓力一旦改變，即引起開關機構動作來控制設備，諸如馬達驅動閥門。開關機構提供SPDT非快速作用(浮動)動作，因此共用的可移動觸點，會接觸二個固定觸點之一，或者停留在二者之間(無接觸)。

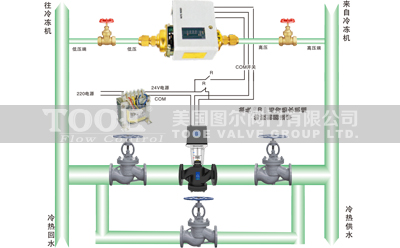

P74JA+VB7200電動壓差旁通閥通過控制壓差旁通閥的開度控制冷凍水的旁通流量，從而使供回水干管兩端的壓差恒定。廣泛應用于中央空調集分水器和熱力泵供回水之間，可有效保持設備不被損壞。把電動壓差旁通閥安裝在系統水泵附件的旁通管路中，當系統壓差增大而超過控制閥設定值時，閥門則進而開大，使更多的水流經旁通閥，從而使系統壓差減小。相反，壓差的減小導致閥門開度減小從而使系統壓差增加。

電動壓差旁通閥產品特性

- 無級調節，壓差穩定，控制精度高，直讀式標尺可迅速確定設定點	- 操作簡便，只需通過控制器修改壓差設定，無需移動外罩壓差設定
- 1/4"喇叭壓力漲管接于觸感元件上，令現場安裝簡易	- 運行平穩，使用壽命長，無人值守，節省人力

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口電動壓差旁通閥"產品。
