歐文托普型靜態平衡閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【歐文托普型靜態平衡閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

進口歐文托普型靜態平衡閥概述

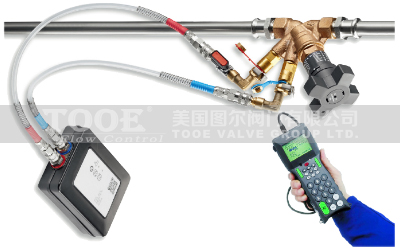

STAD歐文托普型靜態平衡閥是通過改變閥芯與閥座的開度，來改變流經閥門的流動阻力，從而調節流量使水利管網達到靜態平衡的專用閥門。靜態水利平衡閥源于早期的截流孔板，實際上水力平衡閥是一個可以調節的截流孔板，并連接智能儀表檢測出閥門的壓差，流量和系統存在的問題。水力平衡閥的作用對象是系統的阻力。特點是能夠將新的水量按照設計計算的比例平衡分配，各支路同時增減，仍然滿足當前氣候需要下的部分負荷的流量需求，起到平衡的作用。歐文托普型靜態平衡閥STAD水利平衡閥用于完成一個系統中各分支回路間的水力平衡。斜閥柄結構形式，增大流量能力，所有功能部件在閥體同側，便于安裝和操作。

歐文托普型靜態平衡閥參數

公稱通徑：DN15-DN50
公稱壓力：1.0Mpa-2.5Mpa
適用溫度：-20℃~150℃
適用介質：水、油、水/乙二醇
閥體材質：黃銅、不銹鋼
連接方式：螺紋絲扣
流量誤差：±5%(50%-100%開度)

歐文托普型靜態平衡閥特性

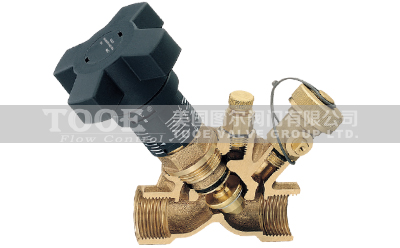

傾斜式閥體結構，精細的預設定開度，具有預設定、測量、鎖閉、注/排水功能，預設定值位于手輪側面，方便查看。所有的功能部件在閥體的同一側，操作簡便。供回水管路均可安裝。閥桿采用雙O型環密封免維護。測壓嘴為雙O型圈密封，并自關斷防止漏水。內螺紋：EN 10226。

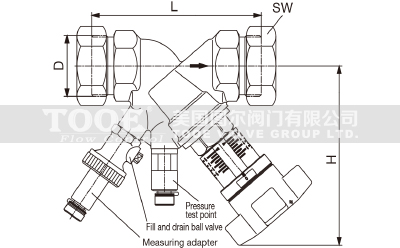

歐文托普型靜態平衡閥尺寸

DN	15	20	25	32	40	50
L	80	84	97.5	110	120	150
H	114	116	119	136	138	148
Kvs	3.88	5.71	8.89	19.45	27.51	38.78

歐文托普型靜態平衡閥調試

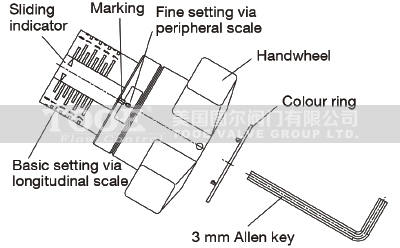

預設定：1、閥門的預設定值是通過手輪來調節的。a.粗調設定值通過調節基調軸向刻度盤及上面的滑動標尺來顯示，手輪每轉動一周，軸向刻度盤上的標尺即滑動一條刻度線；b.精調設定值通過手輪上的圓周精調設定刻度盤顯示，手輪每轉動1/10周，刻度盤即變換一個數值。2、使用水力平衡閥專用六角扳手順時針轉動內置的圓盤進行預設定，調節直至得到所需的設定值。可通過TOOE專用測量計算軟件來確定設置值的圈數。
