美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【鑄鐵法蘭閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

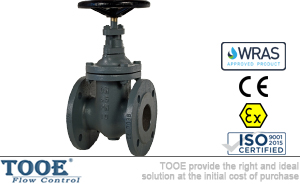

鑄鐵法蘭閘閥概述
法蘭閘閥是通過手輪轉驅閘板沿通道軸線垂直方向移動切斷或接通介質的閥門，具有流體阻力小，密封面受沖擊侵蝕小，不改變介質流向，不擾流，壓降小等特點，適用壓力溫度范圍廣，廣泛適用于石油、化工、火力發電廠等油品，水蒸汽管路上接通或截斷介質(閘閥不可做節流閥使用)。
 |
 |
 |
鑄鐵法蘭閘閥參數
| 公稱通徑：DN15-DN1200 | 閥體材質：灰鑄鐵、球墨鑄鐵 | |
| 公稱壓力：PN 1.0-1.6Mpa | 閘板材質：灰鑄鐵、球墨鑄鐵 | |
| 適用溫度：-10℃~120℃ | 閥桿材質：不銹鋼、黃銅 | |
| 適用介質：水、油、蒸汽 | 手輪材質：灰鑄鐵、球墨鑄鐵 | |
| 結構長度：BS5163/DIN3352-F4/JISB2002/ANSI B16.10 | 連接法蘭：BS4504/DIN2532/JIS B2212/ANSI B16.1 |
鑄鐵法蘭閘閥構造
 |
 |
閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥(明桿閘閥)。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本�運動。閘閥的閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥(暗桿閘閥)。
鑄鐵法蘭閘閥尺寸
 |
 |
|
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
|
INCH
|
1.5"
|
2"
|
2.5"
|
3"
|
4"
|
5"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
24"
|
|
|
L
|
BS5163
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
437
|
457
|
508
|
|
DIN-F4
|
140
|
150
|
170
|
180
|
190
|
200
|
210
|
230
|
250
|
270
|
290
|
310
|
330
|
350
|
390
|
|
|
ANSIB16.10
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
437
|
457
|
508
|
|
|
JIS B2002
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
437
|
457
|
-
|
|
