三片式衛生級快裝球閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【三片式衛生級快裝球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

三片式衛生級快裝球閥概述

衛生級快裝三片式球閥是一款衛生型，高潔凈的用于物料傳送控制的閥門。經過了精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理，采用了全包的PTFE密封，沒有死角且容易清洗。廣泛應用于食品、生物制藥、釀酒和化學工業領域。

三片式衛生級快裝球閥參數

公稱通徑：1/2"-4"(DN15-DN100)		閥體材質：SS304 / SS316L
公稱壓力：1.6Mpa / 2.5Mpa		密封件：硅膠 / EPDM / PTFE / PPL
適用溫度：-20℃~180℃		連接方式：快裝連接
適用介質：食品、釀酒、飲料、乳制品		設計標準：ASME B16.34 / API 608
內部表面處理：Ra0.4		壁厚標準：EN 12516-3
外表面光潔度：Ra0.6		檢驗測試：API598 / EN 12266-1

三片式衛生級快裝球閥特性

1. 閥體與閥蓋連接帶定位臺階設計
2. 閥門全通徑設計，流量大，流阻小
3. 鋼球上有壓力平衡孔
4. 閥桿密封填料自補償裝置
5. 閥桿防爆出裝置設計
6. 閥桿與閥體之間帶防靜電裝置
7. 手柄可調掛鎖裝置，2個可調位置
8. 無滯留設計，閥體設有氮氣吹掃口，滿足高潔凈氣體管道設計要求

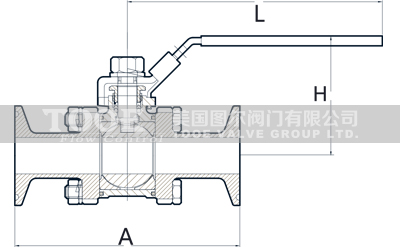

三片式衛生級快裝球閥尺寸

DN	15	20	25	32	40	50
A	93	103.5	110	120	129	145
H	71	73	91.6	96.6	104	110
L	130	130	165	165	190	190

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口三片式衛生級快裝球閥"產品。
