| 產品信息 | |
| 產品型號：ZSHV;VQ64(7)0F;AG-3-3/4-0-F | 產品壓力：1.6Mpa-6.4Mpa |
| 產品口徑：DN25-DN400 | 產品材質：碳鋼 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【氣動V型球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

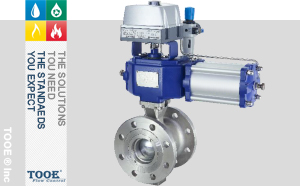

氣動V型球閥概述
氣動執行器分為：氣動雙作用、氣動單作用(彈簧復位)兩種形式。氣動V型球閥是一種直角回轉結構的旋轉型調節閥門，它與閥門定位器配套使用，可實現比例調節；與二位五通電磁閥及控制箱配套使用，可實現開關控制。
 |
 |
 |
氣動V型球閥參數
| 閥體參數 | 執行器參數 | |
| 公稱通徑：DN25-DN500 | 執行器形式：AT氣動執行器、撥叉式氣動執行器 | |
| 公稱壓力：1.6Mpa-10Mpa(150LB-600LB) | 作用方式：雙作用、單作用(彈簧復位) | |
| 適用介質：水、油品、氣體 | 控制方式：開關型、智能調節型 | |
| 適用溫度：-40℃~425℃ | 氣源介質：空氣 | |
| 連接方式：對夾法蘭，法蘭連接 | 氣源壓力：雙作用3-8bar；單作用4-8bar | |
| 流量特性：等百分比流量特性 | 行程調整范圍：90°±5° | |
| 密封等級： V級/硬密封、Ⅵ級/軟密封 | 輸出扭矩：雙作用3.9-10560N.m；單作用8.5-4858N.m | |
| 閥體材質：鑄鋼WCB、不銹鋼CF8/CF8M | 附件：電磁閥、定位器、限位開關、三聯件、手動機構 | |
| 球體材質：不銹鋼304/316 | 汽缸材質：鋁合金、鑄鐵 | |
| 閥座材質：304/316+STL硬密封、304/316+PTFE軟密封 | 活塞材質：鑄鋁硬質氧化處理 | |
| 法蘭標準：GB/T 9113.1、HG/T 20592、ASME B16.5 | 彈簧材質：彈簧鋼 | |
| 結構長度：ANSI/ISA S75.04-1995、DIN/IEC 534-3-2 | 氣源接口：符合NAMUR標準 |

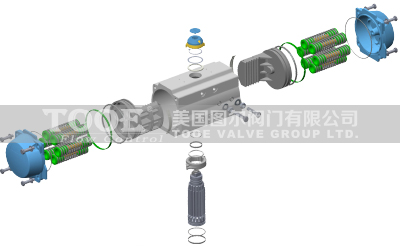

氣動V型球閥特點
 |
 |

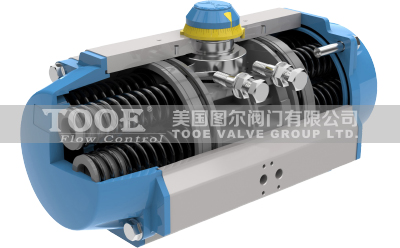

AT系列氣動執行器是一種雙活塞齒條與齒輪轉動結構的氣動執行機構。氣動執行器為活塞式，活塞式行程長，適用于要求有較大推力的場合，可以直接帶動閥桿，還可以和蝸輪蝸桿配合使用。結構簡單、輸出推力大、動作平穩可靠、安全防爆，在對安全要求較高的生產過程中有著廣泛的應用。

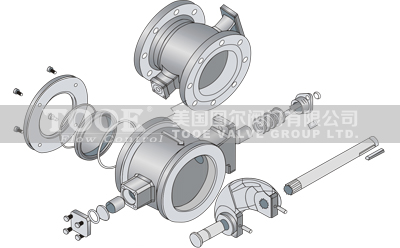

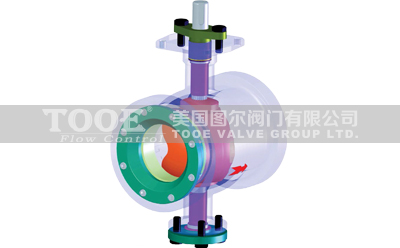

氣動V型球閥構造
 |
 |
氣動V型球閥閥芯設計成帶有特殊形狀的V型缺口，具有精確的截流物性和控制功能，適用于各種控制場合，結構緊湊，體積小，可緊臥安裝等優點。適用于氣體、液體、固態顆粒狀介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此本產品可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統。
氣動V型球閥尺寸
 |
 |
|

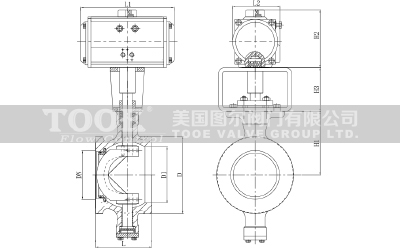

氣動對夾式V型球閥
|
|||||||||||
|
DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
L
|
50
|
60
|
60
|
75
|
100
|
100
|
115
|
129
|
160
|
200
|
240
|
|
L1
|
185/215
|
215/265
|
215/265
|
265/270
|
270/310
|
310/400
|
400/465
|
465/550
|
550/550
|
550/646
|
646/722
|
|
L2
|
95/105
|
105/110
|
105/110
|
110/125
|
125/142
|
142/160
|
160/178
|
178/210
|
210/235
|
235/258
|
258/292
|
|
H1
|
148
|
153
|
155
|
165
|
180
|
193
|
205
|
225
|
264
|
295
|
335
|
|
H2
|
100/110
|
110/120
|
110/120
|
120/142
|
142/158
|
158/178
|
178/200
|
200/235
|
235/260
|
260/325
|
325/350
|
|

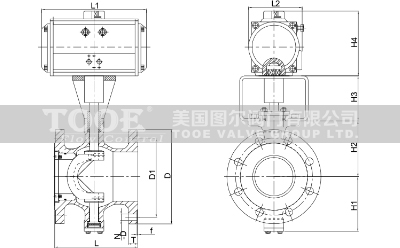

氣動法蘭V型球閥
|
|||||||||||
|
DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
L
|
102
|
102
|
114
|
124
|
145
|
165
|
194
|
194
|
229
|
243
|
297
|
|
L1
|
185/215
|
215/265
|
215/265
|
265/270
|
270/310
|
310/400
|
400/465
|
465/550
|
550/550
|
550/646
|
646/722
|
|
L2
|
95/105
|
105/110
|
105/110
|
110/125
|
125/142
|
142/160
|
160/178
|
178/210
|
210/235
|
235/258
|
258/292
|
|
H1
|
148
|
153
|
155
|
165
|
180
|
193
|
205
|
225
|
264
|
295
|
335
|
|
H2
|
100/110
|
110/120
|
110/120
|
120/142
|
142/158
|
158/178
|
178/200
|
200/235
|
235/260
|
260/325
|
325/350
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口氣動V型球閥"產品。
