襯氟球閥概述

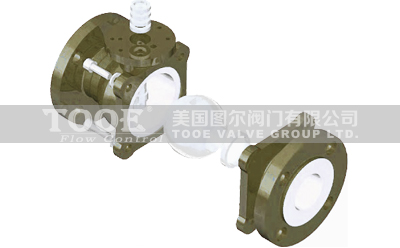

襯氟球閥(PFA襯里球閥)是將Q41F浮動球閥進行更改，使閥體的內壁、內件外部全都覆蓋上氟塑料，凡是有介質接觸的地方都襯有氟塑料，從而達到耐腐蝕性能。內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙稀F46或聚四氟乙烯F4(PTFE)，故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果較明顯。

襯氟球閥參數

公稱通徑：DN15-DN400		公稱壓力：1.0Mpa-2.5Mpa
適用溫度：-10℃~180℃		適用介質：水、油、酸堿物等具有強腐蝕性的介質
閥門材質：鑄鐵、鑄鋼、不銹鋼		球體材質：不銹鋼
襯里/閥座：PTFE(F4)/PCTFE(F3)/FEP(F46)/PFA/PO		填料材料：PTFE聚四氟乙烯
設計標準：API 6D；ASME B16.34；GB/T 12237；HG/T 3704		法蘭標準：ASME B16.5；JIS B2220；GB/T 9119；HG/T 20592
結構長度：ASME B16.10；GB/T 12221		檢測標準：API 598；GB/T 13927；JB/T 9092

襯氟球閥特性

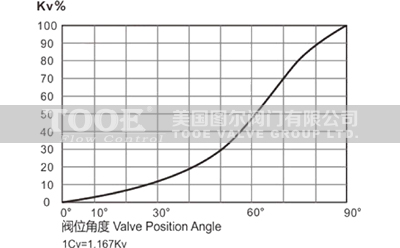

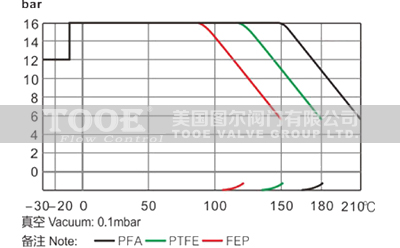

氟材料溫度壓力曲線	流量特性曲線圖

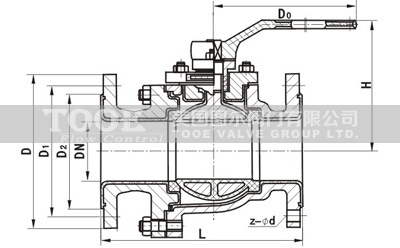

襯氟球閥尺寸

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	140	140	150	165	180	200	220	250	280	320	360	400	450	500	686	762
H	80	90	100	110	120	135	145	185	195	210	450	490	550	600	675	780
Do	120	140	160	160	200	250	300	350	420	500	200*	240*	240*	320*	320*	360*
kg	3.5	4	4	6	8	10	15	18	25	38	53	90	150	320	400	500
