| 產品信息 | |
| 產品型號：Q14/5F;AG-0-2-4/5-F-S | 產品壓力：1.6Mpa-6.4Mpa |
| 產品口徑：DN10-DN65 | 產品材質：碳鋼 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【螺紋三通球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
螺紋三通球閥概述
三通球閥分為"L型螺紋球閥"與"T型螺紋球閥"，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料符合泄漏測試要求，在系統泄壓后無需拆下整個閥體就能對閥門進行檢查和維修。
 |
 |
 |
螺紋三通球閥參數
| 公稱通徑：DN8-DN50(1/4"-2") | 閥體材質：WCB / CF8 / CF8M | |
| 公稱壓力：1000WOG | 閥座材質：聚四氟乙烯PTFE | |
| 適用溫度：-20~180℃ | 球體材質：CF8 / CF8M | |
| 適用介質：水、油、氣 | 閥桿材質：SUS304 / SUS316 | |
| 螺紋標準：ASME B1.20.1 | 填料材質：聚四氟乙烯PTFE | |
| BS21 | 設計標準：ASME B16.34 | |
| DIN 2999/259 | 壁厚標準：ASME B16.34 | |
| ISO228/1 | 檢測標準：MSS SP-110 / EN 12266 | |
| JIS B0203 | 連接方式：絲扣螺紋 |
螺紋三通球閥特性
①三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制；
②兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉；
③四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。
 |
 |

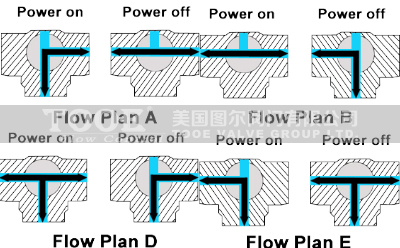

螺紋三通球閥流向示意圖
 |
 |

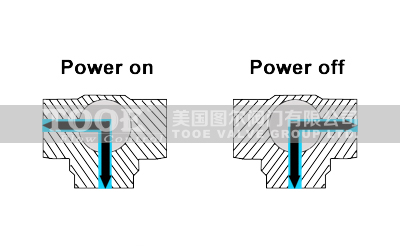

| 三通L型流向 |
三通T型流向
|

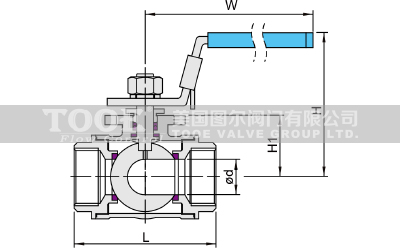

螺紋三通球閥尺寸
 |
 |
|
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1 1/4"
|
1 1/2"
|
2"
|
|
d
|
8
|
8
|
12
|
15
|
20
|
25
|
32
|
43
|
|
L
|
53
|
53
|
73
|
83
|
95
|
108
|
123
|
143
|
|
H
|
55
|
55
|
70
|
70
|
75
|
85
|
95
|
120
|
|
H1
|
20
|
20
|
30
|
35
|
36
|
44
|
53
|
67
|
|
W
|
110
|
110
|
115
|
115
|
130
|
145
|
180
|
210
|
|
N.W
|
4
|
4
|
9
|
11
|
20
|
22
|
25
|
32
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口螺紋三通球閥"產品。
