排氣閥

【排氣閥/空氣閥】美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供各種型號的排氣閥標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

---

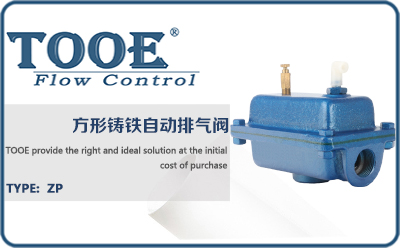

排氣閥/空氣閥概述Air valves overview

空氣釋放閥用于從管道中形成的氣囊中釋放空氣。由于流體相的基本性質，在完全加壓的管道的高點將形成氣穴。排氣閥對于管道效率和防止水錘是必需的。水管道中的空氣會造成許多問題，主要是加速腐蝕過程(造成管道維護費用高昂)。系統中的彎頭，三通和其他配件處的空氣也會造成流量減少。水流甚至?xí)�因�(yàn)樗�管中�?氣鎖"而停止。這種情況經常發生在自來水廠的化學品管道上。如果沒有安裝空氣釋放閥，則可能會發生不受控制的空氣排放，導致系統中出現壓力波動，從而增加氣蝕危險的幾率。或者，如果空氣留在水管中，最終會導致客戶的儀表不正常讀取，從而向顧客收取經過水表的空氣，而不是水。
管道系統中的圖爾空氣閥有兩個主要功能。首先是釋放壓力管道內溶液的積聚空氣。這種空氣將導致氣泡形成，這將聚集在沿管道輪廓的局部高點。當氣泡的浮力大于傳送氣泡與液體的能量時，會發生這種空氣積聚。用于釋放這種自由空氣的圖爾空氣閥被稱為空氣釋放閥。
空氣閥的第二個功能是在管道的內部壓力降至低于大氣壓力時使空氣進入系統。隨著內部真空條件的進展，通過將空氣引入管道，可以減小真空壓力的大小，從而有助于防止管道發生過度的撓曲和/或坍塌，并且有助于防止形成完全的真空條件其中蒸氣腔可以由流體蒸發而形成。在這種情況下使用的圖爾空氣閥是圖爾空氣和真空閥。圖爾空氣和真空閥還用于在管道初始填充和水柱分離后從管道系統排出大量空氣。

排氣閥/空氣閥選型Air valves selection

如何選擇管道中的排氣閥口徑How do declde the size of air valves for plpelines

一般情況使用準則
1、依據每一個管線高點計算需要的排氣閥。
2、了解管線中每一個明顯高點兩邊的上坡及下坡斜率。
3、決定坡度入口及出口端之最大流量(M/sec)，確定保泵浦供水或重力送水之最大可能流量。
流量計算
泵浦供水：流量CMD=泵出水量CMS×86400
重力送水：流量CMD=0.06785(SD5)1/2 S=水力坡度(高差/長度) D=管線直徑
4、空氣閥安裝于高點處必須排出或再吸入的空氣量(CMD)，約等同高點處臨近管線的最大估算量(CMD)。
5、最后依據管線最大容許壓差及需要的排氣量并利用排氣閥功能曲線，決定最符合經濟效益的排氣閥口徑。
6、排氣閥須被分別安裝在每一個管線高點處，并在排氣閥下方裝設一個關斷閥門。
7、決定最大的容許壓差必須估算管線內真空塌陷的風險，這個狀況通常發生在超過DN600以上的管線中。
計算薄管壁容許坍塌壓力
P=87900(T/D)3 P=容許坍塌壓力(kgf/cm2) T=管身厚度 D=管身外徑 已包含安全系數4
8、考慮空氣閥吸入時，選擇計算之最大容許壓差或低于0.35kgf/cm2之較小一個。并配合排放流量來選擇接近的排氣閥口徑，以避免管線因水柱分離造成真空塌陷。
9、管線充水的最大速度是在0.14kgf/cm2壓差時，選擇之排氣閥口徑要能在閥關閉前充分釋放空氣，以確保管線的最大輸水效益。
10、如果管線無明顯高點或這些不明顯高點分散在一長距離的斜坡上，建議除了依據上訴原則選擇排氣閥型式及口徑外，工程師可以考慮在每500米-1000米距離重復且平均的加裝同型排氣閥。
11、當管線正常輸水時，氣囊通常在高點及高點下游一段距離形成，為了排出這些累積空氣，可以在高點裝設復合式或急速式排氣閥，并在下游一點的地方裝設自動釋氣閥。

排氣閥/空氣閥型號編制Air valves figure number system

種類Type	標準Standard	連接Connection	結構Style	材質Material
F-空氣閥	G-GB	1-外螺紋	0-自動排氣閥	T-銅
	A-API	2-內螺紋	1-微量排氣閥	Z-鑄鐵
		3-法蘭端	2-單口排氣閥	C-鑄鋼
			3-雙口排氣閥	S-不銹鋼
			4-快速排氣閥	Q-球墨鑄鐵
			5-高速排氣閥
			6-污水排氣閥
			7-復合式排氣閥
			8-防水錘空氣閥
			9-注氣微排閥/真空破壞閥
